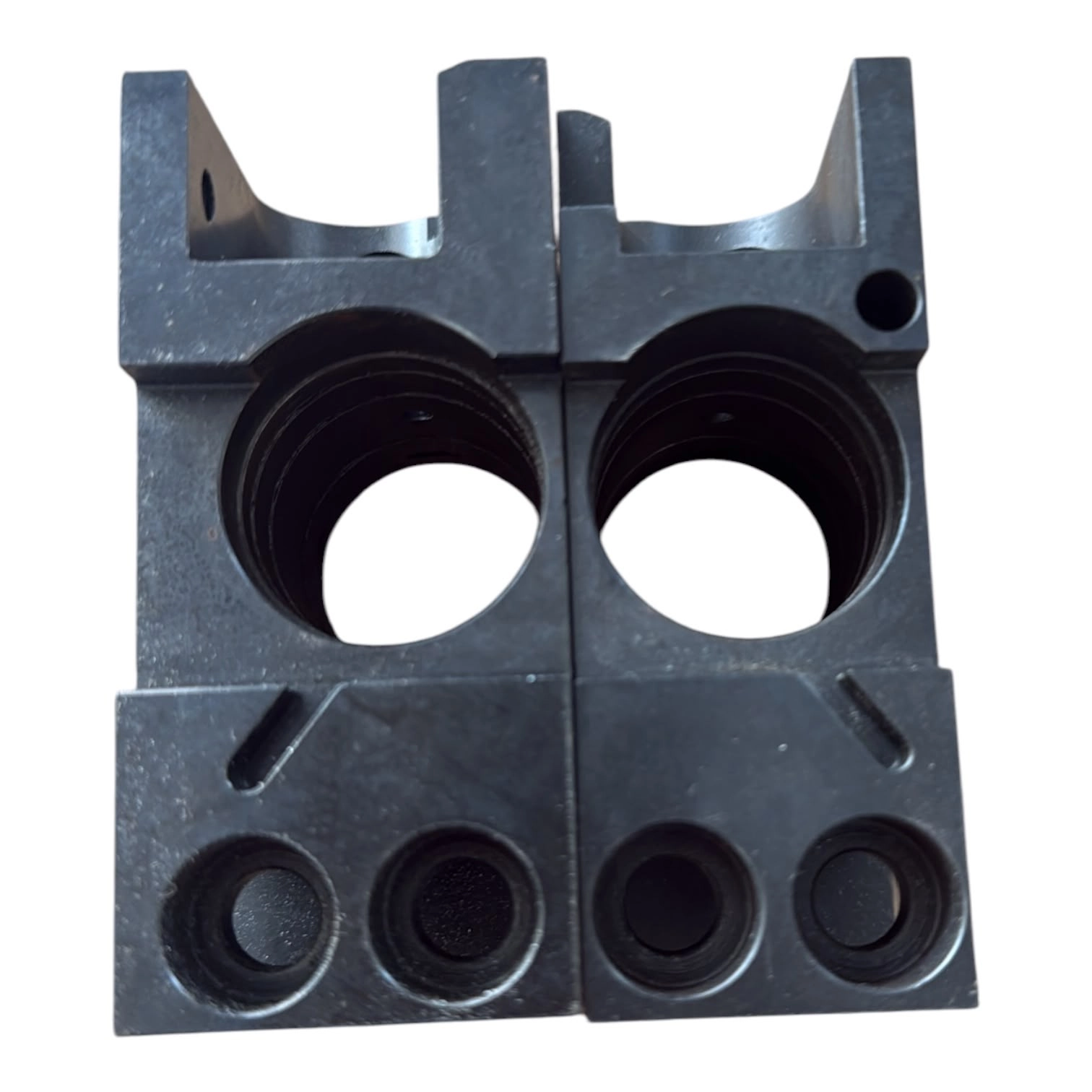

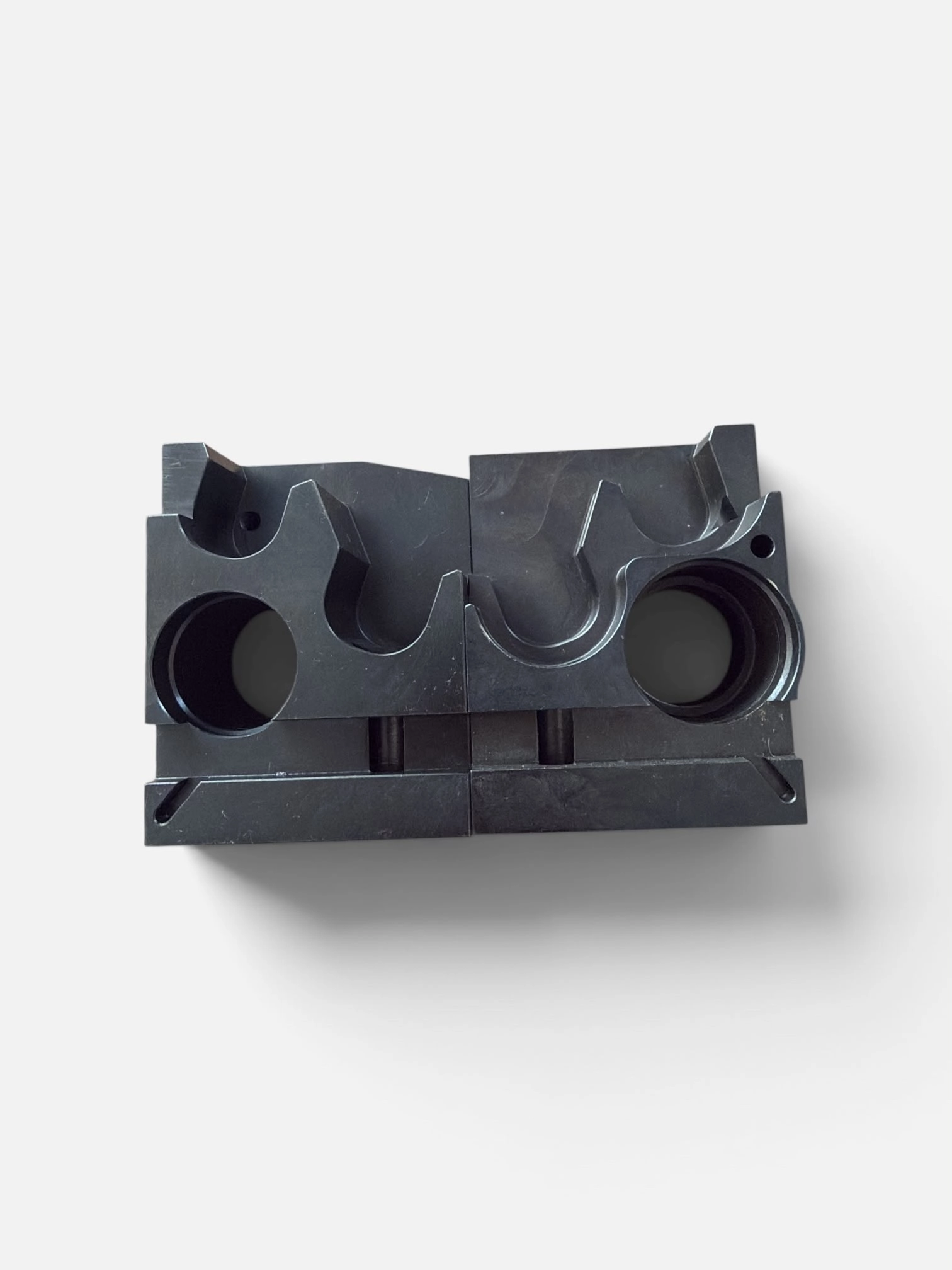

Rieter RSB-D 50 tek kafalı otomatik regüleli cer makinesinin çekim (drafting) bölgesinde kullanılan çekim silindiri yataklama bloğu (drafting roller bearing housing / block), elyaf şeridine uygulanan yüksek baskı ve hız altında mil eksenlerini sabitleyen hassas mekanik gruptur.
Teknik ve Operasyonel Detaylar:
Konum ve İşlev: RSB-D 50'nin 3-üzeri-3 (veya 4-üzeri-3) çekim sisteminde, alt çekim silindirleri (bottom cylinders) ile üst manşon millerinin (top rollers) yataklandığı ana gövdedir. Çekim esnasında miller arası parelelliği korur ve eksen kaçıklığını önler.
Baskı ve Yük Dayanımı: Pnömatik veya mekanik baskı kolları (weighting arm) üzerinden gelen yüksek dikey yüklere ve 1200 m/dk'ya varan hat hızlarına dayanacak şekilde tasarlanmıştır.
Rulman ve Yağlama Yapısı: Yataklama bloğu içerisinde yüksek devirli, özel sızdırmazlık contalı iğneli/bilyalı rulmanlar kullanılır. Elyaf tozu, uçuntu ve tekstil kimyasallarının rulman içine girmesini önleyen keçe ve toz muhafazalarına sahiptir.
Aşınma ve Kalite Etkisi:
Yatak bloğunda veya rulmanlarında zamanla oluşan boşluk/aşınma, mil ekseninde salgıya (run-out) neden olur.
Bu durum çekim bölgesinde elyaf kaymalarına, şerit kalitesinde periyodik dalgalanmalara (Asterogram / Uster CV% değerinde bozulma) ve iplikte ince/kalın yer hatalarına yol açar.
